エンドミル工具破損防止の摩耗検知による破損未然検知のツールドクター

ＳＰＳＳ：残差の分散を測定し工具の摩耗状態を検証

加工初期段階での微小な振動信号から工具の初期摩耗を検出！！

工具	φ20エンドミル
材質	ＳＫＤ１１
寸法	W200×D200

加工内容	側面仕上げ
加工条件	メーカー推奨条件
回転数	5800rpm
送り速度	1480mm/min

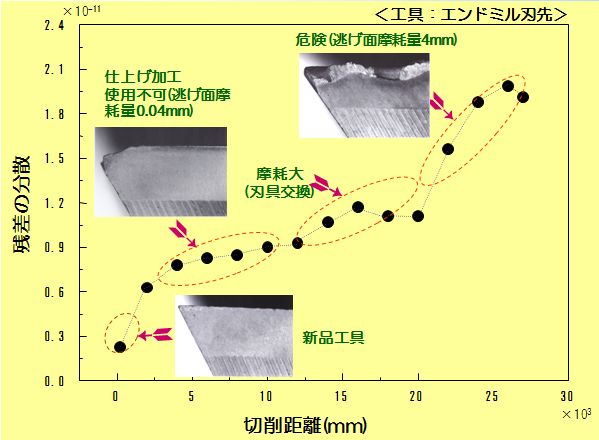

残差の分散

時系列解析による残差（分散）の変化を観測

加工初期段階での加工面粗さ状態が把握可能に！！

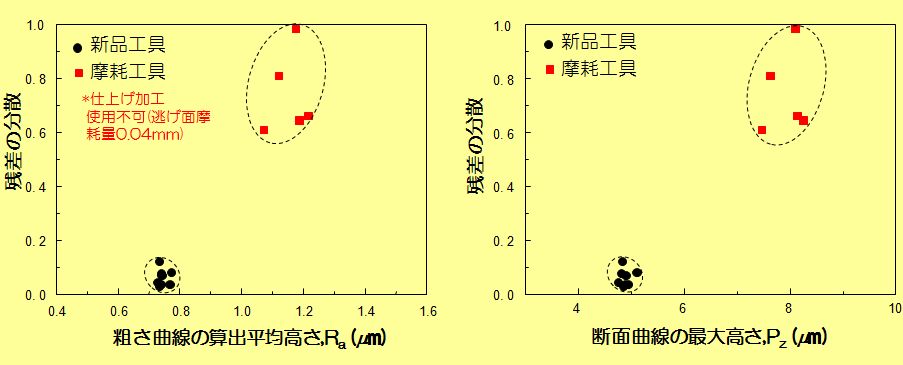

面粗さと残差
